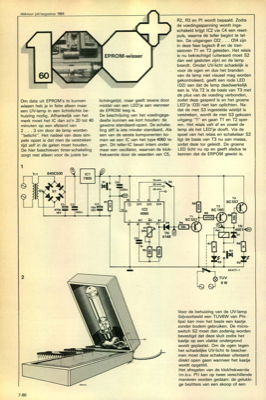

EPROM-wisser
elektuur juli/augustus 1984 Om data uit EPROM"s te kunnen wissen heb je in feite alleen maar een UV-lamp in een lichtdichte be- huizing nodig. Afhankelijk van het merk moet het IC dan zo"n 20 tot 40 minuten op een afstand van 2 . . . 3 cm door de lamp worden "belicht". Het nadeel van deze sim- pele opzet is dat men de verstreken tijd zelf in de gaten moet houden. De hier beschreven timer-schakeling zorgt niet alleen voor de juiste be- lichtingstijd, maar geeft tevens door middel van een LED"je aan wanneer de EPROM leeg is. De beschrijving van het voedingsge- deelte kunnen we kort houden: de gewone standaard-opzet. De schake- ling zèlf is iets minder standaard. Als een van de eerste komponenten ko- men we een IC van het type 4060 te- gen. Dit teller-IC bevat intern onder meer een oscillator, waarvan de klok- frekwentie door de waarden van C5, 10 min. 20 min. 0 40 min. 16 1 2 3 C) 012 013 014 1C2 4060 R2, R3 en P1 wordt bepaald. Zodra de voedingsspanning wordt inge- schakeld krijg...
