dubbelbel

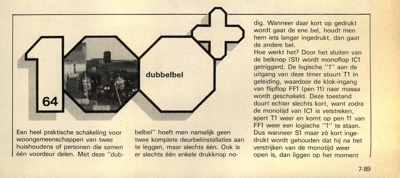

Een heel praktische schakeling voor woongemeenschappen van twee huishoudens of personen die samen eÌeÌn voordeur delen. Met deze "dub- belbel" hoeft men namelijk geen twee komplete deurbelinstallaties aan te leggen, maar slechts eÌeÌn. Ook is er slechts eÌeÌn enkele drukknop no- dig. Wanneer daar kort op gedrukt wordt gaat de ene bel, houdt men hem iets langer ingedrukt, dan gaat de andere bel. Hoe werkt het? Door het sluiten van de belknop (S1) wordt monoflop IC1 getriggerd. De logische "1" aan de uitgang van deze timer stuurt T1 in geleiding, waardoor de klok-ingang van flipflop FF1 (pen 11) naar massa wordt geschakeld. Deze toestand duurt echter slechts kort, want zodra de monotijd van IC1 is verstreken, spert T1 weer en komt op pen 11 van FF1 weer een logische "1" te staan. Dus wanneer S1 maar zoÌ kort inge- drukt wordt gehouden dat hij na het verstrijken van de monotijd weer open is, dan liggen op het moment 7-89 elektuur juli/augustus 1984 12V e e 12V 1N4148 R1 R2 D...
