lichtpen

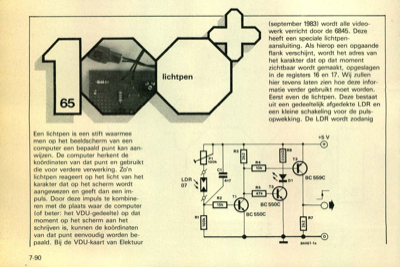

Een lichtpen is een stift waarmee men op het beeldscherm van een computer een bepaald punt kan aan- wijzen. De computer herkent de koOrdinaten van dat punt en gebruikt die voor verdere verwerking. Zo"n lichtpen reageert op het licht van het karakter dat op het scherm wordt aangewezen en geeft dan een im- puls. Door deze impuls te kombine- ren met de plaats waar de computer (of beter: het VDU-gedeelte) op dat moment op het scherm aan het schrijven is, kunnen de koOrdinaten van dat punt eenvoudig worden be- paald. Bij de VDU-kaart van Elektuur (september 1983) wordt alle video- werk verricht door de 6845. Deze heeft een speciale lichtpen- aansluiting. Als hierop een opgaande flank verschijnt, wordt het adres van het karakter dat op dat moment zichtbaar wordt gemaakt, opgeslagen in de registers 16 en 17. Wij zullen hier tevens laten zien hoe deze infor- matie verder gebruikt moet worden. Eerst even de lichtpen. Deze bestaat uit een gedeeltelijk afgedekte LDR en een kleine schakeling ...
