LED-spel

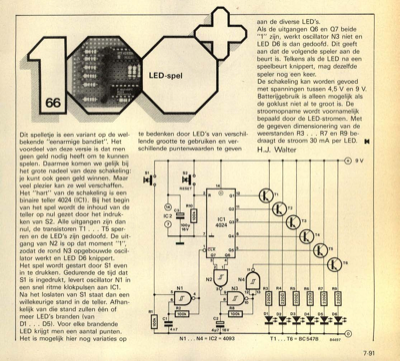

Dit spelletje is een variant op de wel- bekende "eenarmige bandiet". Het voordeel van deze versie is dat men geen geld nodig heeft om te kunnen spelen. Daarmee komen we gelijk bij het grote nadeel van deze schakeling: je kunt ook geen geld winnen. Maar veel plezier kan ze wel verschaffen. Het "hart" van de schakeling is een binaire teller 4024 (IC1). Bij het begin van het spel wordt de inhoud van de teller op nul gezet door het indruk- ken van S2. Alle uitgangen zijn dan nul, de transistoren T1 . . T5 sper- ren en de LED"s zijn gedoofd. De uit- gang van N2 is op dat moment "1", zodat de rond N3 opgebouwde oscil- lator werkt en LED D6 knippert. Het spel wordt gestart door S1 even in te drukken. Gedurende de tijd dat S1 is ingedrukt, levert oscillator N1 in een snel ritme klokpulsen aan IC1. Na het loslaten van S1 staat dan een willekeurige stand in de teller. Afhan- kelijk van die stand zullen eÌeÌn of meer LED"s branden (van D1 . . . D5). Voor elke brandende LED krijgt men een a...
