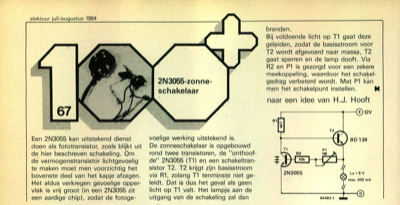

2N3055-zonneschakelaar
elektuur juli/augustus 1984 Een 2N3055 kan uitstekend dienst doen als fototransistor, zoals blijkt uit de hier beschreven schakeling. Om de vermogenstransistoÌr lichtgevoelig te maken moet men voorzichtig het bovenste deel van het kapje afzagen. Het aldus verkregen gevoelige opper- vlak is vrij groot (in een 2N3055 zit een aardige chip), zodat de fotoge- voelige werking uitstekend is. De zonneschakelaar is opgebouwd rond twee transistoren, de "onthoof- de" 2N3055 (T1) en een schakeltran- sistor T2. T2 krijgt zijn basisstroom via R1, zolang T1 tenminste niet ge- leidt. Dat is dus het geval als geen licht op T1 valt. Het lampje aan de uitgang van de schakeling zal dan branden. Bij voldoende licht op T1 gaat deze geleiden, zodat de basisstroom voor T2 wordt afgevoerd naar massa, T2 gaat sperren en de lamp dooft. Via R2 en P1 is gezorgd voor een zekere meekoppeling, waardoor het schakel- gedrag verbeterd wordt. Met P1 kan men het schakelpunt instellen. N naar een idee van H.J. Hooft
