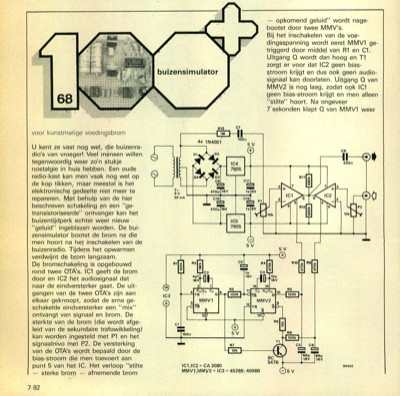

voor kunstmatige voedingsbrom U kent ze vast nog wel, die buizenra- dio"s van vroeger! Veel mensen willen tegenwoordig weer zo"n stukje nostalgie in huis hebben. Een oude radio-kast kan men.vaak nog wel op de kop tikken, maar meestal is het elektronische gedeelte niet meer te repareren. Met behulp van de hier beschreven schakeling en een "ge- transistoriseerde" ontvanger kan het buizentijdperk echter weer nieuw "geluid" ingeblazen worden. De hui- zensimulator bootst de brom na die men hoort na het inschakelen van de buizenradio. Tijdens het opwarmen verdwijnt de brom langzaam. De bromschakeling is opgebouwd rond twee OTA"s. IC1 geeft de brom door en IC2 het audiosignaal dat naar de eindversterker gaat. De uit- gangen van de twee OTA"s zijn aan elkaar geknoopt, zodat de erna ge- schakelde eindversterker een "mix" ontvangt van signaal en brom. De sterkte van de brom (die wordt afge- leid van de sekundaire trafowikkeling) kan worden ingesteld met P1 en het signaalnivo met P2. De vers...
