snelle A/D-omzetter - voor frekwenties tot 500 kHz

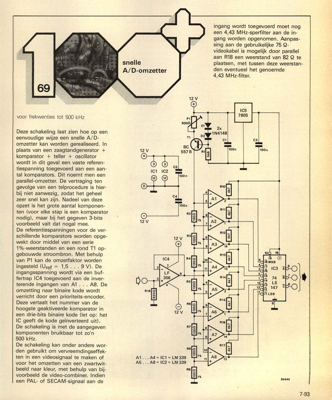

voor frekwenties tot 500 kHz Deze schakeling laat zien hoe op een eenvoudige wijze een snelle A/D- omzetter kan worden gerealiseerd. In plaats van een zaagtandgenerator + 12V komparator + teller + oscillator 0 wordt in dit geval een vaste referen- 12 V Pl 5000 T1 IC5 7805 tiespanning toegevoerd aan een aan- tal komparators. Dit noemt men een parallel-omzetter. De vertraging ten gevolge van een telprocedure is hier- bij niet aanwezig, zodat het geheel zeer snel kan zijn. Nadeel van deze opzet is het grote aantal komponen- ten (voor elke stap is een komparator nodig), maar bij het gegeven 3-bits voorbeeld valt dat nogal mee. 00 IC1 IC2 De referentiespanningen voor de ver- schillende komparators worden opge- wekt door middel van een serie 1%-weerstanden en een rond T1 op- gebouwde stroombron. Met behulp van Pl kan de omzetfaktor worden ingesteld(Uref=1,5...9V).De [1. ingangsspanning wordt via een buf- IC3 — 74 6 LS 147 c fertrap IC4 toegevoerd aan de inver- terende ingangen van Al ...
