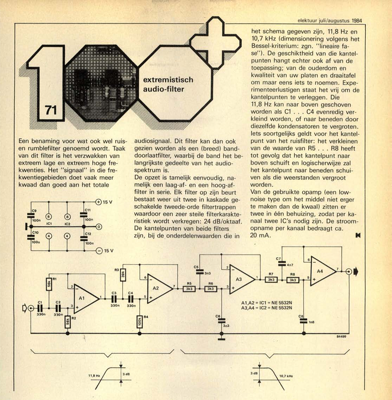

extremistisch audio-filter

Een benaming voor wat ook wel ruis- en rumblefilter genoemd wordt. Taak van dit filter is het verzwakken van extreem lage en extreem hoge fre- kwenties. Het "signaal" in die fre- kwentiegebieden doet vaak meer kwaad dan goed aan het totale audiosignaal. Dit filter kan dan ook gezien worden als een (breed) band- doorlaatfilter, waarbij de band het be- langrijkste gedeelte van het audio- spektrum is. De opzet is tamelijk eenvoudig, na- melijk een laag-af- en een hoog-af- filter in serie. Elk filter op zijn beurt bestaat weer uit twee in kaskade ge- schakelde tweede-orde filtertrappen waardoor een zeer steile filterkarakte- ristiek wordt verkregen: 24 dB/oktaaf. De kantelpunten van beide filters zijn, bij de onderdelenwaarden die in het schema gegeven zijn, 11,8 Hz en 10,7 kHz (dimensionering volgens het Bessel-kriterium: zgn. "lineaire fa- se"). De geschiktheid van die kantel- punten hangt echter ook af van de toepassing; van de ouderdom en kwaliteit van uw platen en draaitafel om m...
