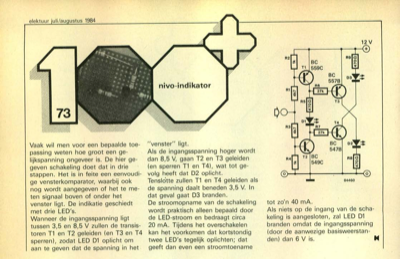

nivo-indikator
elektuur juli/augustus 1984 Vaak wil men voor een bepaalde toe- passing weten hoe groot een ge- lijkspanning ongeveer is. De hier ge- geven schakeling doet dat in drie stappen. Het is in feite een eenvoudi- ge vensterkomparator, waarbij ook nog wordt aangegeven of het te me- ten signaal boven of onder het venster ligt. De indikatie geschiedt met drie LED"s. Wanneer de ingangsspanning ligt tussen 3,5 en 8,5 V zullen de transis- toren T1 en T2 geleiden (en T3 en T4 sperren), zodat LED Dl oplicht om aan te geven dat de spanning in het "venster" ligt. Als de ingangsspanning hoger wordt dan 8,5 V, gaan T2 en T3 geleiden (en sperren T1 en T4), wat tot ge- volg heeft dat D2 oplicht. TensloÌtte zullen T1 en T4 geleiden als de spanning daalt beneden 3,5 V. In dat geval gaat D3 branden. De stroomopname van de schakeling wordt praktisch alleen bepaald door de LED-stroom en bedraagt circa 20 mA. Tijdens het overschakelen kan het voorkomen dat kortstondig twee LED"s tegelijk oplichten; dat ge...
