repeteer-alarm

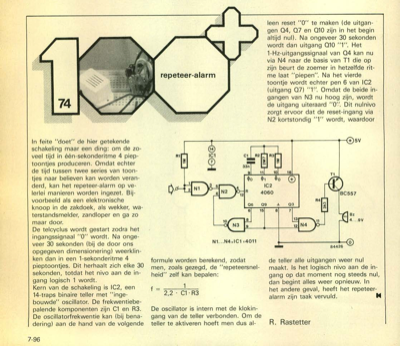

In feite "doet" de hier getekende schakeling maar een ding: om de zo- veel tijd in eÌeÌn-sekonderitme 4 piep- toontjes produceren. Omdat echter de tijd tussen twee series van toon- tjes naar believen kan worden veran- derd, kan het repeteer-alarm op ve- lerlei manieren worden ingezet. Bij- voorbeeld als een elektronische knoop in de zakdoek, als wekker, wa- terstandsmelder, zandloper en ga zo maar door. De telcyclus wordt gestart zodra het ingangssignaal "0" wordt. Na onge- veer 30 sekonden (bij de door ons opgegeven dimensionering) weerklin- ken dan in een 1-sekonderitme 4 pieptoontjes. Dit herhaalt zich elke 30 sekonden, totdat het nivo aan de in- gang logisch 1 wordt. Kern van de schakeling is IC2, een 14-traps binaire teller met "inge- bouwde" oscillator. De frekwentiebe- palende komponenten zijn Cl en R3. De oscillatorfrekwentie kan (bij bena- dering) aan de hand van de volgende râ– 11...N4.1C1.4011 formule worden berekend, zodat men, zoals gezegd, de "repeteersnel- heid" z...
