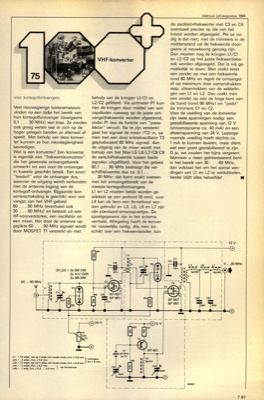

voor kortegolfontvangers Veel nieuwsgierige luisteramateurs vinden na een tijdje het bereik van hun kortegolfontvanger (doorgaans 0,1 . . . 30 MHz) wat krap. Ze zouden ook graag weten wat er zich op de hoger gelegen banden zo allemaal af- speelt. Met behulp van deze konver- ter kunnen ze hun nieuwsgierigheid bevredigen. Wat is een konverter? Een konverter is eigenlijk een "frekwentieomzetter" die het gewenste ontvangstbereik omwerkt tot een voor de ontvanger in kwestie geschikt bereik. Een soort "leesbril" voor de ontvanger dus, waarvan de uitgang wordt verbonden met de antenne-ingang van de kortegolf-ontvanger. Bijgaande kon- verterschakeling is geschikt voor ont- vangst van het VHF-gebied 60 . . . 90 MHz (eventueel ook 30 . . . 60 MHz) en bestaat uit een HF-voorversterker, een oscillator en een mixer. Het door de antenne op- gepikte 60 . . . 90 MHz signaal wordt door MOSFET T1 versterkt en met behulp van de kringen L1/C1 en L2/C2 gefilterd. Via potmeter Pl kun- nen de kringen do...
