stopkontakttester

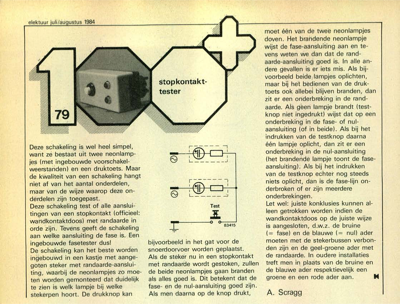

elektuur juli/augustus 1984 Deze schakeling is wel heel simpel, want ze bestaat uit twee neonlamp- jes (met ingebouwde voorschakel- weerstanden) en een druktoets. Maar de kwaliteit van een schakeling hangt niet af van het aantal onderdelen, maar van de wijze waarop deze on- derdelen zijn toegepast. Deze schakeling test of alle aanslui- tingen van een stopkontakt (officieel: wandkontaktdoos) met randaarde in orde zijn. Tevens geeft de schakeling aan welke aansluiting de fase is. Een ingebouwde fasetester dus! De schakeling kan het beste worden ingebouwd in een kastje met aange- goten steker met randaarde-aanslui- ting, waarbij de neonlampjes zo moe- ten worden gemonteerd dat duidelijk te zien is welk lampje bij welke stekerpen hoort. De drukknop kan bijvoorbeeld in het gat voor de snoerdoorvoer worden geplaatst. Als de steker nu in een stopkontakt met randaarde wordt gestoken, zullen de beide neonlampjes gaan branden als alles goed is. Dit betekent dat de fase- en de nul-aansluitin...
