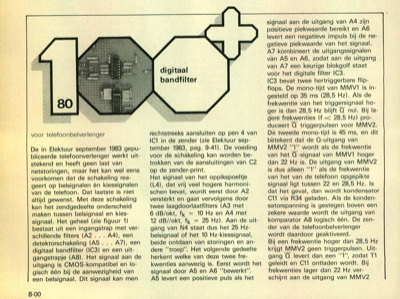

voor telefoonbelverlenger De in Elektuur september 1983 gepu- bliceerde telefoonverlenger werkt uit- stekend en heeft geen last van netstoringen, maar het kan wel eens voorkomen dat de schakeling rea- geert op belsignalen eÌ€n kiessignalen van de telefoon. Dat laatste is niet altijd gewenst. Met deze schakeling kan het zendgedeelte onderscheid maken tussen belsignaal en kies- signaal. Het geheel (zie figuur 1) bestaat uit een ingangstrap met ver- schillende filters (A2 . . . A4), een detektorschakeling (A5 . . A7), een digitaal bandfilter (IC3) en een uit- gangstrapje (48). Het signaal aan de uitgang is CMOS-kompatibel en lo- gisch eÌeÌn bij de aanwezigheid van een belsignaal. Dit signaal kan men rechtstreeks aansluiten op pen 4 van IC1 in de zender (zie Elektuur sep- tember 1983, pag. 9-41). De voeding voor de schakeling kan worden be- trokken van de aansluitingen van C2 op de zender-print. Het signaal van het oppikspoeltje (L4), dat vrij veel hogere harmoni- schen bevat, wordt...
