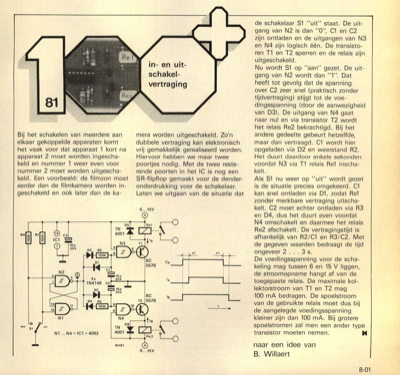

in- en uitschakelvertraging
Bij het schakelen van meerdere aan elkaar gekoppelde apparaten komt het vaak voor dat apparaat 1 kort na apparaat 2 moet worden ingescha- keld en nummer 1 weer even voor nummer 2 moet worden uitgescha- keld. Een voorbeeld: de filmzon moet eerder dan de filmkamera worden in- geschakeld en ook later dan de ka- mera worden uitgeschakeld. Zo"n dubbele vertraging kan elektronisch vrij gemakkelijk gerealiseerd worden. Hiervoor hebben we maar twee poortjes nodig. Met de twee reste- rende poorten in het IC is nog een SR-flipflop gemaakt voor de dender- onderdrukking voor de schakelaar. Laten we uitgaan van de situatie dat de schakelaar S1 "uit" staat. De uit- gang van N2 is dan "0", Cl en C2 zijn ontladen en de uitgangen van N3 en N4 zijn logisch eÌeÌn. De transisto- ren T1 en T2 sperren en de relais zijn uitgeschakeld. Nu wordt S1 op "aan" gezet. De uit- gang van N2 wordt dan "1". Dat heeft tot gevolg dat de spanning over C2 zeer snel (praktisch zonder tijdvertraging) stijgt tot de voe...
