RS 232-omschakelaar

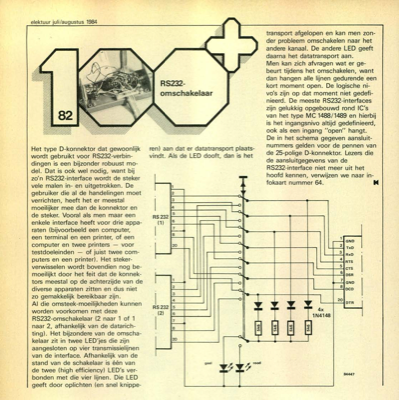

elektuur juli/augustus 1984 A transport afgelopen en kan men zon- der probleem omschakelen naar het andere kanaal. De andere LED geeft daarna het datatransport aan. Men kan zich afvragen wat er ge- beurt tijdens het omschakelen, want dan hangen alle lijnen gedurende een kort moment open. De logische ni- vo"s zijn op dat moment niet gedefi- nieerd. De meeste RS232-interfaces zijn gelukkig opgebouwd rond IC"s van het type MC 1488/1489 en hierbij is het ingangsnivo altijd gedefinieerd, ook als een ingang "open" hangt. De in het schema gegeven aansluit- nummers gelden voor de pennen van de 25-polige D-konnektor. Lezers die de aansluitgegevens van de RS232-interface niet meer uit het hoofd kennen, verwijzen we naar in- fokaart nummer 64. 1 GND TxD 3 RxD 4 RTS 5 CTS 6 DSR 41â– 7 GND Het type D-konnektor dat gewoonlijk wordt gebruikt voor RS232-verbin- dingen is een bijzonder robuust mo- del. Dat is ook wel nodig, want bij zo"n RS232-interface wordt de steker vele malen in- en uitgetrok...
