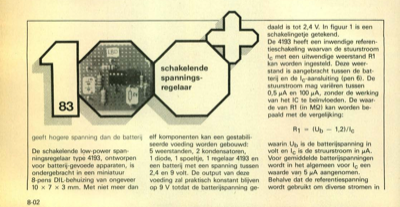

schakelende spanningsregelaar
geeft hogere spanning dan de batterij De schakelende low-power span- ningsregelaar type 4193, ontworpen voor batterij-gevoede apparaten, is ondergebracht in een miniatuur 8-pens DIL-behuizing van ongeveer 10 x 7 x 3 mm. Met niet meer dan elf komponenten kan een gestabili- seerde voeding worden gebouwd: 5 weerstanden, 2 kondensatoren, 1 diode, 1 spoeltje, 1 regelaar 4193 en een batterij met een spanning tussen 2,4 en 9 volt. De output van deze voeding zal praktisch konstant blijven op 9 V totdat de batterijspanning ge- daald is tot 2,4 V. In figuur 1 is een schakelingetje getekend. De 4193 heeft een inwendige referen- tieschakeling waarvan de stuurstroom Ic met een uitwendige weerstand R1 kan worden ingesteld. Deze weer- stand is aangebracht tussen de bat- terij en de Ic-aansluiting (pen 6). De stuurstroom mag variëren tussen 0,5 biA en 100 !JA, zonder de werking van het IC te beïnvloeden. De waar- de van R1 (in MQ) kan worden be- paald met de vergelijking: R1 = (Ub — 1,2)/Ic...
