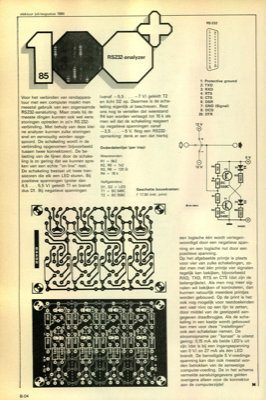

RS 232-analyzer
elektuur juli/augustus 1984 Voor het verbinden van randappara- tuur met een computer maakt men meestal gebruik van een zogenaamde RS232-aansluiting. Maar zoals bij de meeste dingen kunnen ook wel eens storingen optreden in zo"n RS 232- verbinding. Met behulp van deze klei- ne analyzer kunnen zulke storingen snel en eenvoudig worden opge- spoord. De schakeling wordt in de verbinding opgenomen (bijvoorbeeld tussen twee konnektoren). De be- lasting van de lijnen door de schake- ling is zo gering dat we kunnen spre- ken van een echte "on line"-test. De schakeling bestaat uit twee tran- sistoren die elk een LED sturen. Bij positieve spanningen (groter dan 4,5 . . . 5,5 V) geleidt T1 en brandt dus Dl. Bij negatieve spanningen (vanaf —5,5 . . . —7 V) geleidt T2 en licht D2 op. Daarmee is de scha- keling eigenlijk al beschreven. Rest ons nog te vertellen dat weerstand R4 kan worden verlaagd tot 15 k als men wil dat de schakeling reageert op negatieve spanningen vanaf —3,5 . . . —5...
