snelheidsregelaar - …voor de programmeerbare lichtshow

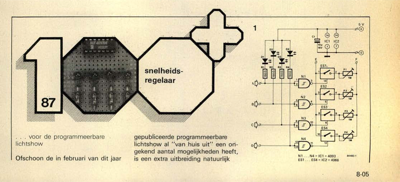

. . . voor de programmeerbare lichtshow Ofschoon de in februari van dit jaar gepubliceerde programmeerbare lichtshow al "van huis uit" een on- gekend aantal mogelijkheden heeft, is een extra uitbreiding natuurlijk NI ... N4 = IC1 = 4093 ES1 ES4 = IC2 = 4066 1 5V oC) CL E ES1. 8-05 elektuur juli/augustus 1984 nooit weg. Met de hier beschreven uitbreiding kan men de loopsnelheid (staptijd) van de lampen variëren door middel van enkele kanaal- uitgangen. De uitgangen van de buf- fers N42 . . N45 van de lichtshow schakelen via enkele CMOS- schakelaars een of meerdere weer- standen parallel aan potmeter P1 van de adresteller. De uitbreidingsschakeling wordt als volgt op de programmeerbare licht- show aangesloten: De ingangen A . . . D worden verbonden met de uitgangen van de poorten N42 . . . N45. Op de print zitten deze punten tussen IC18 en de aansluitin- gen van R84 . . . R87. Verder worden de punten E en F verbonden met de Pl-aansluitingen op de print. Potme- ter P1 moet aanges...
