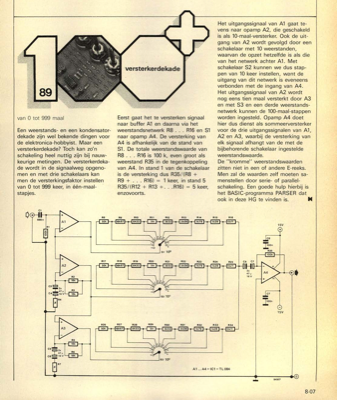

versterkerdekade - van 0 tot 999 maal
van 0 tot 999 maal Een weerstands- en een kondensator- dekade zijn wel bekende dingen voor de elektronica-hobbyist. Maar een versterkerdekade? Toch kan zo"n schakeling heel nuttig zijn bij nauw- keurige metingen. De versterkerdeka- de wordt in de signaalweg opgeno- men en met drie schakelaars kan men de versterkingsfaktor instellen van 0 tot 999 keer, in eÌeÌn-maal- stapjes. Eerst gaat het te versterken signaal naar buffer Al en daarna via het weerstandsnetwerk R8 . . R16 en S1 naar opamp A4. De versterking van A4 is afhankelijk van de stand van S1. De totale weerstandswaarde van R8 . . . R16 is 100 k, even groot als weerstand R35 in de tegenkoppeling van A4. In stand 1 van de schakelaar is de versterking dus R35/IR8 + R9 + . . . R16) = 1 keer, in stand 5 R35/(R12 + R13 +. . .R16) = 5 keer, enzovoorts. Het uitgangssignaal van Al gaat te- vens naar opamp A2, die geschakeld is als 10-maal-versterker. Ook de uit- gang van A2 wordt gevolgd door een schakelaar met 10 weerstanden, waa...
