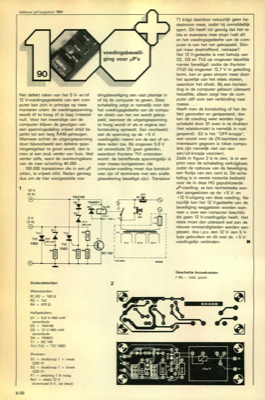

voedingsbeveiliging voor µP's
elektuur juli/augustus 1984 Het defekt raken van het 5 V- en/of 12 V-voedingsgedeelte van een com- puter kan zich in principe op twee manieren uiten: de voedingsspanning wordt 6f te hoog 4M te laag (meestal nul). Voor het inwendige van de computer blijven de gevolgen van een spanningsdaling vrijwel altijd be- perkt tot een leeg RAM-geheugen. Wanneer echter de uitgangsspanning door bijvoorbeeld een defekte span- ningsregelaar te groot wordt, dan is men al een stuk verder van huis. Veel verder zelfs, want de overlevingskans van de naar schatting 40.000. . . . 100.000 transistoren die in een plp zitten, is vrijwel nihil. Reden genoeg dus om de hier voorgestelde voe- voedingsbeveili- ging voor biP"s dingsbeveiliging een vast plaatsje in of bij de computer te geven. Deze schakeling zorgt er namelijk voor dat het voedingsgedeelte van de compu- ter direkt van het net wordt gekop- peld, wanneer de uitgangsspanning te hoog wordt of als er ergens een kortsluiting optreedt. Een voorbeeld: st...
