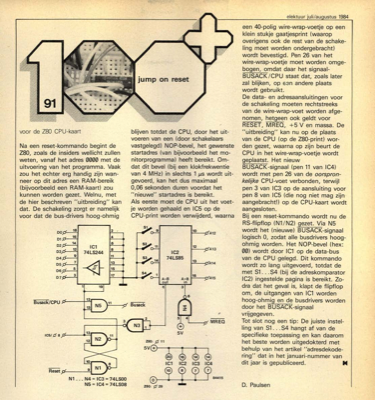

jump on reset - voor de Z80 CPU-kaart
voor de Z80 CPU-kaart Na een reset-kommando begint de Z80, zoals de insiders wellicht zullen weten, vanaf het adres 0000 met de uitvoering van het programma. Vaak zou het echter erg handig zijn wan- neer op dit adres een RAM-bereik (bijvoorbeeld een RAM-kaart) zou kunnen worden gezet. Welnu, met de hier beschreven "uitbreiding" kan dat. De schakeling zorgt er namelijk voor dat de bus-drivers hoog-ohmig blijven totdat de CPU, door het uit- voeren van een (door schakelaars vastgelegd) NOP-bevel, het gewenste startadres (van bijvoorbeeld het mo- nitorprogramma) heeft bereikt. Om- dat dit bevel (bij een klokfrekwentie van 4 MHz) in slechts 1 ps wordt uit- gevoerd, kan het dus maximaal 0,06 sekonden duren voordat het "nieuwe" startadres is bereikt. Als eerste moet de CPU uit het voet- je worden gehaald en IC5 op de CPU-print worden verwijderd, waarna een 40-polig wire-wrap-voetje op een klein stukje gaatjesprint (waarop overigens ook de rest van de schake- ling moet worden ondergebrach...
