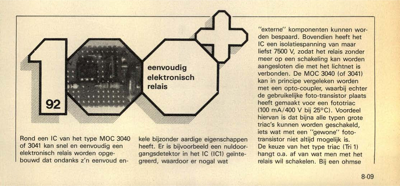

eenvoudig elektronisch relais
Rond een IC van het type MOC 3040 of 3041 kan snel en eenvoudig een elektronisch relais worden opge- bouwd dat ondanks z"n eenvoud en- kele bijzonder aardige eigenschappen heeft. Er is bijvoorbeeld een nuldoor- gangsdetektor in het IC (IC1) geïnte- greerd, waardoor er nogal wat "externe" komponenten kunnen wor- den bespaard. Bovendien heeft het IC een isolatiespanning van maar liefst 7500 V, zodat het relais zonder meer op een schakeling kan worden aangesloten die met het lichtnet is verbonden. De MOC 3040 (of 3041) kan in principe vergeleken worden met een opto-coupler, waarbij echter de gebruikelijke foto-transistor plaats heeft gemaakt voor een fototriac (100 mA/400 V bij 25°C). Voordeel hiervan is dat bijna alle typen grote triac"s kunnen worden geschakeld, iets wat met een "gewone" foto- transistor niet altijd mogelijk is. De keuze van het type triac (Tri 1) hangt o.a. af van wat men met het relais wil schakelen. Bij een ohmse 8-09 elektuur juli/augustus 1984 belasting b...
