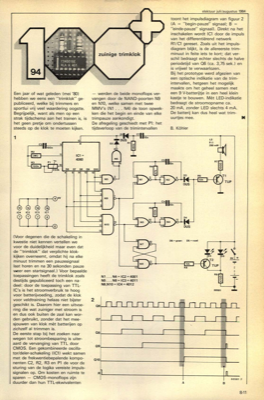

zuinige trimklok
Een jaar of wat geleden (mei "80) hebben we eens een "trimklok" ge- publiceerd, welke bij trimmers en sportlui vrij veel waardering oogstte. Begrijpelijk, want als men op een strak tijdschema aan het trainen is, is het geen pretje om ondertussen steeds op de klok te moeten kijken. — werden de beide monoflops ver- vangen door de NAND-poorten N9 en N10, welke samen met twee MMV"s (Nl . . . N4) de toon opwek- ken die het begin en einde van elke trimpauze aankondigt. De afregeling geschiedt met Pl: het tijdsverloop van de trimintervallen 1)114 Cl1 I 10n toont het impulsdiagram van figuur 2 (A = "begin-pauze" signaal; B = "einde-pauze" signaal). Direkt na het inschakelen wordt IC1 door de impuls van het differentiërend netwerk R1/C1 gereset. Zoals uit het impuls- diagram blijkt, is de allereerste trim- minuut in feite iets te kort; dat ver- schil bedraagt echter slechts de halve periodetijd van Q6 (ca. 3,75 sek.) en is vrijwel te verwaarlozen. Bij het prototype werd afgezien van ee...
