automatische akkulader

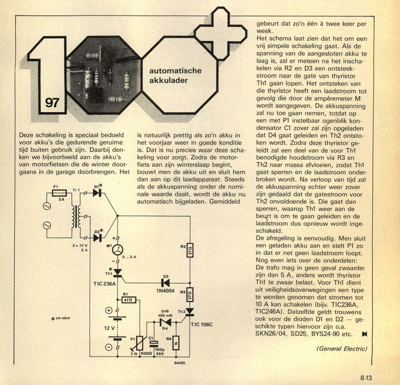

Deze schakeling is speciaal bedoeld voor akku"s die gedurende geruime tijd buiten gebruik zijn. Daarbij den- ken we bijvoorbeeld aan de akku"s van motorfietsen die de winter door- gaans in de garage doorbrengen. Het F1 D1* is natuurlijk prettig als zo"n akku in het voorjaar weer in gqede konditie is. Dat is nu precies waar deze scha- keling voor zorgt. Zodra de motor- fiets aan zijn winterslaap begint, bouwt men de akku uit en sluit hem dan aan op dit laadapparaat. Steeds als de akkuspanning onder de nomi- nale waarde daalt, wordt de akku nu automatisch bijgeladen. Gemiddeld gebeurt dat zo"n eÌeÌn aÌ twee keer per week. Het schema laat zien dat het om een vrij simpele schakeling gaat. Als de spanning van de aangesloten akku te laag is, zal er meteen na het inscha- kelen via R2 en D3 een ontsteek- stroom naar de gate van thyristor Th1 gaan lopen. Het ontsteken van die thyristor heeft een laadstroom tot gevolg die door de ampeÌ€remeter M wordt aangegeven. De akkuspanning zal nu t...
