zekeringdoorsmeltindikator

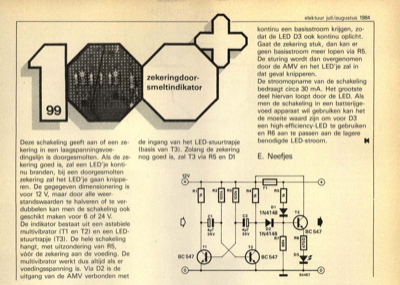

Deze schakeling geeft aan of een ze- kering in een laagspanningsvoe- dingslijn is doorgesmolten. Als de ze- kering goed is, zal een LED"je konti- nu branden, bij een doorgesmolten zekering zal het LED"je gaan knippe- ren. De gegegeven dimensionering is voor 12 V, maar door alle weer- standswaarden te halveren of te ver- dubbelen kan men de schakeling ook geschikt maken voor 6 of 24 V. De indikator bestaat uit een astabiele multivibrator (T1 en T2) en een LED- stuurtrapje (T3). De hele schakeling hangt, met uitzondering van R5, voÌoÌr de zekering aan de voeding. De multivibrator werkt dus altijd als er voedingsspanning is. Via D2 is de uitgang van de AMV verbonden met de ingang van het LED-stuurtrapje (basis van T3). Zolang de zekering nog goed is, zal T3 via R5 en D1 kontinu een basisstroom krijgen, zo- dat de LED D3 ook kontinu oplicht. Gaat de zekering stuk, dan kan er geen basisstroom meer lopen via R5. De sturing wordt dan overgenomen door de AMV en het LED"je zal in dat gev...
