LC-meter

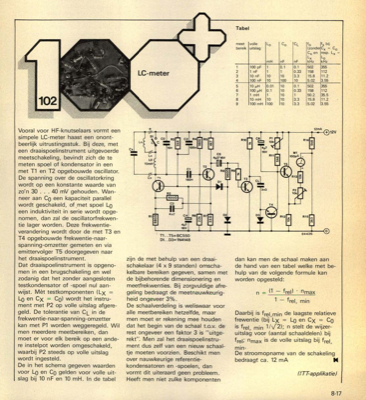

Vooral voor HF-knutselaars vormt een simpele LC-meter haast een onont- beerlijk uitrustingsstuk. Bij deze, met een draaispoelinstrument uitgevoerde meetschakeling, bevindt zich de te meten spoel of kondensator in een met T1 en T2 opgebouwde oscillator. De spanning over de oscillatorkring wordt op een konstante waarde van zo"n 30 . . 40 mV gehouden. Wan- neer aan C0 een kapaciteit parallel wordt geschakeld, of met spoel L0 een induktiviteit in serie wordt opge- nomen, dan zal de oscillatorfrekwen- tie lager worden. Deze frekwentie- verandering wordt door de met T3 en T4 opgebouwde frekwentie-naar- spanning-omzetter gemeten en via emittervolger T5 doorgegeven naar het draaispoelinstrument. Dat draaispoelinstrument is opgeno- men in een brugschakeling en wel zodanig dat het zonder aangesloten testkondensator of -spoel nul aan- wijst. Mèt testkomponenten (Lx = L0 en CX = Co) wordt het instru- ment met P2 op volle uitslag afgere- geld. De tolerantie van CL in de frekwentie-naar-spann...
