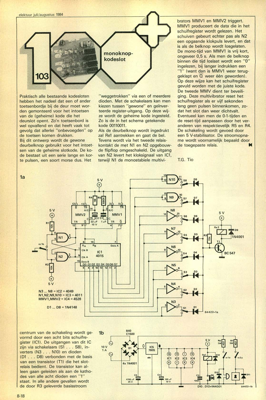

monoknop-kodeslot
elektuur juli/augustus 1984 Praktisch alle bestaande kodesloten hebben het nadeel dat een of ander toetsenbordje bij de deur moet wor- den gemonteerd voor het intoetsen van de (geheime) kode die het deurslot opent. Zo"n toetsenbord is wel opvallend en dat heeft vaak tot gevolg dat allerlei "onbevoegden" op de toetsen komen drukken. Bij dit ontwerp wordt de gewone deurbelknop gebruikt voor het intoet- sen van de geheime slotkode. De ko- de bestaat uit een serie lange en kor- te pulsen, een soort morse dus. Het "weggetrokken" via een of meerdere dioden. Met de schakelaars kan men kiezen tussen "gewone" en geïnver- teerde register-uitgang. Op deze wij- ze wordt de geheime kode ingesteld. Zo is de in het schema getekende kode 00110011. Als de deurbelknop wordt ingedrukt zal Rel aantrekken en gaat de bel. Tevens wordt via het tweede relais- kontakt de met N1 en N2 opgebouw- de flipflop omgeschakeld. De uitgang van N2 levert het kloksignaal van IC1, terwijl N1 de monostabiele multivi-...
