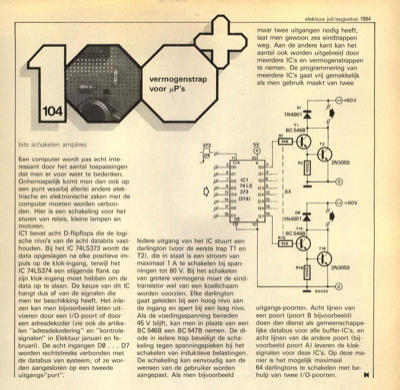

bits schakelen ampères 373 5V _EL 1 Een computer wordt pas echt inte- ressant door het aantal toepassingen dat men er voor weet te bedenken. Onherroepelijk komt men dan ook op een punt waarbij allerlei andere elek- trische en elektronische zaken met de computer moeten worden verbon- den. Hier is een schakeling voor het sturen van relais, kleine lampen en motoren. 1 IC1 bevat acht D-flipflops die de logi- sche nivo"s van de acht databits vast- houden. Bij het IC 74LS373 wordt de data opgeslagen na elke positieve im- puls op de klok-ingang, terwijl het IC 74LS374 een stijgende flank op zijn klok-ingang moet hebben om de data op te slaan. De keuze van dit IC hangt dus af van de signalen die men ter beschikking heeft. Het inle- zen kan men bijvoorbeeld laten uit- voeren door een 1/0-poort of door een adresdekoder (zie ook de artike- len "adresdekodering" en "kontrole- signalen" in Elektuur januari en fe- bruari). De acht ingangen DO . . D7 worden rechtstreeks verbonden met de databu...
