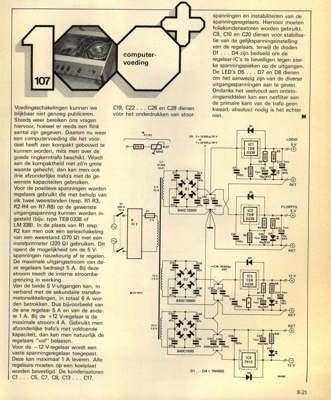

computervoeding

Voedingsschakelingen kunnen we blijkbaar niet genoeg publiceren. Steeds weer bereiken ons vragen hiervoor, hoewel er reeds een flink aantal zijn gegeven. Daarom nu weer een com putervoeding die het voor- deel heeft zeer kompakt gebouwd te kunnen worden, mits men over de goede ringkerntrafo beschikt. Wordt aan de kompaktheid niet zó"n grote waarde gehecht, dan kan men ook drie afzonderlijke trafo"s met de ge- wenste kapaciteiten gebruiken. Voor de positieve spanningen worden regelaars gebruikt die met behulp van elk twee weerstanden (resp. R1-R3, R2-R4 en R7-R8) op de gewenste uitgangsspanning kunnen worden in- gesteld (bijv. type TEB 0338 of LM 338). In de plaats van R1 resp. R2 kan men ook een serieschakeling van een weerstand (270 Q) met een instelpotmeter (220 Q) gebruiken. Dit O opent de mogelijkheid om de 5 V- spanningen nauwkeurig af te regelen. De maximale uitgangsstroom van de- ze regelaars bedraagt 5 A. Bij deze stroom treedt de interne stroombe- grenzing in werking. Va...
