thermometer op multimeter - hoeveel volt vriest het?

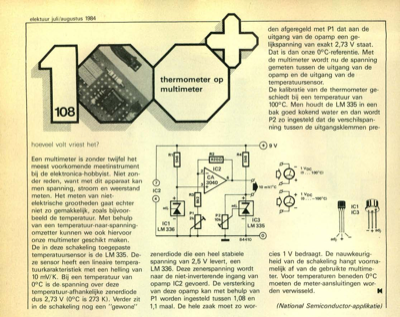

elektuur juli/augustus 1984 hoeveel volt vriest het? Een multimeter is zonder twijfel het meest voorkomende meetinstrument bij de elektronica-hobbyist. Niet zon- der reden, want met dit apparaat kan men spanning, stroom en weerstand meten. Het meten van niet- elektrische grootheden gaat echter niet zo gemakkelijk, zoals bijvoor- beeld de temperatuur. Met behulp van een temperatuur-naar-spanning- omzetter kunnen we ook hiervoor onze multimeter geschikt maken. De in deze schakeling toegepaste temperatuursensor is de LM 335. De- ze sensor heeft een lineaire tempera- tuurkarakteristiek met een helling van 10 mV/K. Bij een temperatuur van 0°C is de spanning over deze temperatuur-afhankelijke zenerdiode dus 2,73 V (0°C is 273 K). Verder zit in de schakeling nog een "gewone" zenerdiode die een heel stabiele spanning van 2,5 V levert, een LM 336. Deze zenerspanning wordt naar de niet-inverterende ingang van opamp IC2 gevoerd. De versterking van deze opamp kan met behulp van P1 worden in...
