miniatuur-looplicht

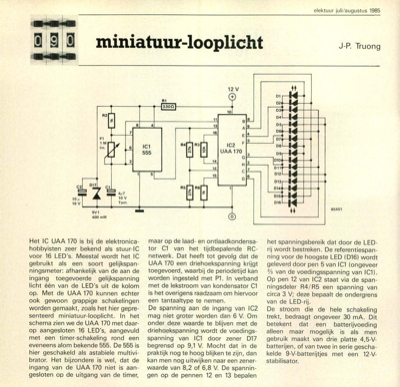

O 16 V 10 V Tant. R2 Pl 1M lin D17 C2 Cl 10 11 13 16 B A9 E4 5 3 G 2 7 Het IC UAA 170 is bij de elektronica- hobbyisten zeer bekend als stuur-IC voor 16 LED"s. Meestal wordt het IC gebruikt als een soort gelijkspan- ningsmeter: afhankelijk van de aan de ingang toegevoerde gelijkspanning licht één van de LED"s uit de kolom op. Met de UAA 170 kunnen echter ook gewoon grappige schakelingen worden gemaakt, zoals het hier gepre- senteerd miniatuur-looplicht. In het schema zien we de UAA 170 met daar- op aangesloten 16 LED"s, aangevuld met een timer-schakeling rond een eveneens alom bekende 555. De 555 is hier geschakeld als astabiele multivi- brator. Het bijzondere is wel, dat de ingang van de UAA 170 niet is aan- gesloten op de uitgang van de timer, maar op de laad- en ontlaadkondensa- tor Cl van het tijdbepalende RC- netwerk. Dat heeft tot gevolg dat de UAA 170 een driehoekspanning krijgt toegevoerd, waarbij de periodetijd kan worden ingesteld met Pl. In verband met de lekstroom ...
