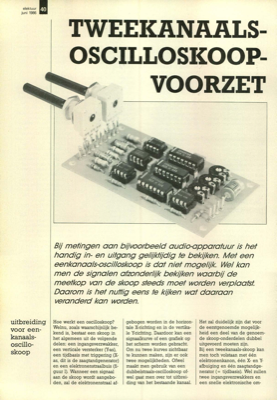

elektuur 40 juni 1986 uitbreiding voor een- kanaals- oscillo- skoop Hoe werkt een oscilloskoop? Welnu, zoals waarschijnlijk be- kend is, bestaat een skoop in het algemeen uit de volgende delen: een ingangsverzwakker, een verticale versterker (Y-as), een tijdbasis met triggering (X- as, dit is de zaagtandgenerator) en een elektronenstraalbuis (fi- guur 1). Wanneer een signaal aan de skoop wordt aangebo- den, zal de elektronenstraal af- gebogen worden in de horizon- tale X-richting en in de vertika- le Y-richting. Daardoor kan een signaalkurve of een grafiek op het scherm worden gebracht. Om nu twee kurves zichtbaar te kunnen maken, zijn er ook twee mogelijkheden. Ofwel maakt men gebruik van een dubbelstraals-oscilloskoop of- wel gaat men over tot uitbrei- ding van het bestaande kanaal. Het zal duidelijk zijn dat voor de eerstgenoemde mogelijk- heid een deel van de genoem- de skoop-onderdelen dubbel uitgevoerd moeten zijn. Bij een tweekanaals-skoop kan men toch volstaan met eÌeÌn ...
