opgevoerde opamp

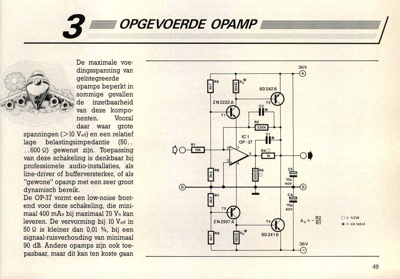

3 De maximale voe- dingsspanning van geïntegreerde opamps beperkt in sommige gevallen de inzetbaarheid van deze kompo- nenten. Vooral daar waar grote spanningen (>10 Vee) en een relatief lage belastingsimpedantie (50.. ..600 Q) gewenst zijn. Toepassing van deze schakeling is denkbaar bij professionele audio-installaties, als line-driver of bufferversterker, of als "gewone" opamp met een zeer groot dynamisch bereik. De OP-37 vormt een low-noise front- end voor deze schakeling, die mini- maal 400 mAtt bij maximaal 70 Vtt kan leveren. De vervorming bij 10 Veff in 50 Q is kleiner dan 0,01 %, bij een signaal-ruisverhouding van minimaal 90 dB. Andere opamps zijn ook toe- pasbaar, maar dit kan ten koste gaan OPGEVOERDE OPAMP 36V ①= 1/2W * = zie tekst 49 elektuur juli/augustus 1987 van de hier opgesomde eigenschap- pen. De werking van de schakeling is vlug verklaard. Tl en T2 zijn seriere- gelaars die de voedingsspanning voor de OP-37 tot ±15 V terugbren- gen. T3 en T4 vormen de e...
