eenvoudige tijdsein-ontvanger

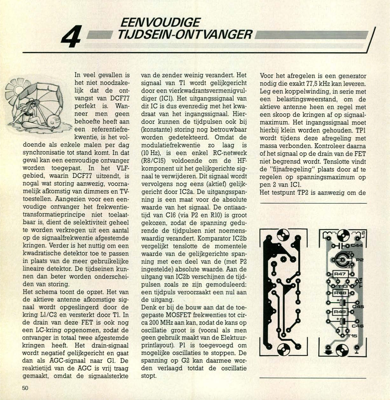

4 EENVOUDIGE TIJDSEIN-ONTVANGER In veel gevallen is het niet noodzake- lijk dat de ont- vangst van DCF77 perfekt is. Wan- neer men geen behoefte heeft aan -- een referentiefre- kwentie, is het vol- doende als enkele malen per dag synchronisatie tot stand komt. In dat geval kan een eenvoudige ontvanger worden toegepast. In het VLF- gebied, waarin DCF77 uitzendt, is nogal wat storing aanwezig, voorna- melijk afkomstig van dimmers en TV- toestellen. Aangezien voor een een- voudige ontvanger het frekwentie- transformatieprincipe niet toelaat- baar is, dient de selektiviteit geheel te worden verkregen uit een aantal op de signaalfrekwentie afgestemde kringen. Verder is het nuttig om een kwadratische detektor toe te passen in plaats van de meer gebruikelijke lineaire detektor. De tijdseinen kun- nen dan beter worden onderschei- den van storing. Het schema toont de opzet. Het van de aktieve antenne afkomstige sig- naal wordt opgeslingerd door de kring Ll /C2 en versterkt door Tl. In de d...
