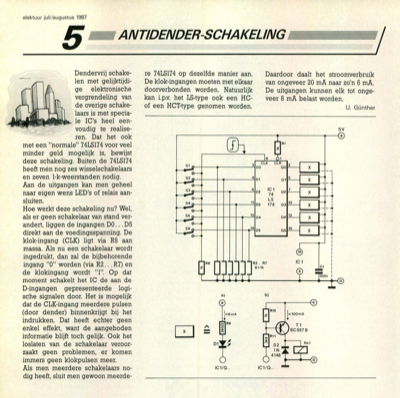

elektuur juli/augustus 1987 Dendervrij schake- len met gelijktijdi- ge elektronische vergrendeling van de overige schake- laars is met specia- le IC"s heel een- voudig te realise- ren. Dat het ook met een "normale" 74LS174 voor veel minder geld mogelijk is, bewijst deze schakeling. Buiten de 74LS174 heeft mèn nog zes wisselschakelaars en zeven 1-k-weerstanden nodig. Aan de uitgangen kan men geheel naar eigen wens LED"s of relais aan- sluiten. Hoe werkt deze schakeling nu? Wel, als er geen schakelaar van stand ver- andert, liggen de ingangen DO . . . D5 direkt aan de voedingsspanning. De klok-ingang (CLK) ligt via R8 aan massa. Als nu een schakelaar wordt ingedrukt, dan zal de bijbehorende ingang "0" worden (via R2 . . R7) en de klokingang wordt "1". Op dat moment schakelt het IC de aan de D-ingangen gepresenteerde logi- sche signalen door. Het is mogelijk dat de CLK-ingang meerdere pulsen (door dender) binnenkrijgt bij het indrukken. Dat heeft echter geen enkel effekt, want de a...
