HC-oscillatoren

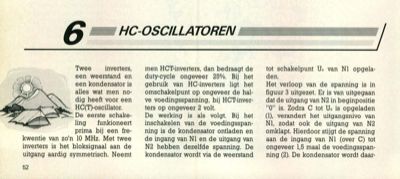

6 HC-OSCILLATOREN Twee inverters, een weerstand en een kondensator is alles wat men no- dig heeft voor een HC(T)-oscillator. De eerste schake- ling funkioneert prima bij een fre- kwentie van zo"n 10 MHz. Met twee inverters is het bloksignaal aan de uitgang aardig symmetrisch. Neemt men HCT-inverters, dan bedraagt de duty-cycle ongeveer 25%. Bij het gebruik van HC-inverters ligt het omschakelpunt op ongeveer de hal- ve voedingsspanning, bij HCT-inver- ters op ongeveer 2 volt. De werking is als volgt. Bij het inschakelen van de voedingsspan- ning is de kondensator ontladen en de ingang van Nl en de uitgang van N2 hebben dezelfde spanning. De kondensator wordt via de weerstand tot schakelpunt Us van Nl opgela- den. Het verloop van de spanning is in figuur 3 uitgezet. Er is van uitgegaan dat de uitgang van N2 in beginpositie "0" is. Zodra C tot Us is opgeladen (1), verandert het uitgangsnivo van Nl, zodat ook de uitgang van N2 omklapt. Hierdoor stijgt de spanning aan de ingang van Nl ...
