ontkoppeling

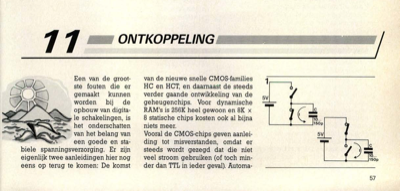

11 ONTKOPPELING Een van de groot- ste fouten die er gemaakt kunnen worden bij de opbouw van digita- le schakelingen, is het onderschatten van het belang van een goede en sta- biele spanningsverzorging. Er zijn eigenlijk twee aanleidingen hier nog eens op terug te komen: De komst van de nieuwe snelle CMOS-families HC en HCT, en daarnaast de steeds verder gaande ontwikkeling van de geheugenchips. Voor dynamische RAM"s is 256K heel gewoon en 8K x 8 statische chips kosten ook al bijna niets meer. Vooral de CMOS-chips geven aanlei- ding tot misverstanden, omdat er steeds wordt gezegd dat die niet veel stroom gebruiken (of toch min- der dan TTL in ieder geval). Automa- 1 57 elektuur juli/augustus 1987 tisch wordt er dan gesuggereerd dat de ontkoppeling daarom minder belangrijk zou zijn en dat is beslist niet waar! Waarom wordt er stroom verbruikt? TTL chips verbruiken stroom intern in de chip in de weerstanden die onontbeerlijk zijn. CMOS is komple- mentair opgebouwd en heeft deze wee...
