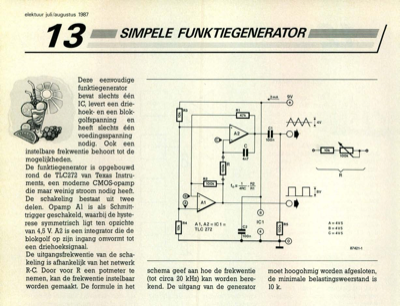

simpele funktiegenerator
elektuur juli/augustus 1987 3 Deze eenvoudige funktiegenerator bevat slechts eÌeÌn IC, levert een drie- hoek- en een blok- golfspanning en heeft slechts eÌeÌn voedingsspanning nodig. Ook een instelbare frekwentie behoort tot de mogelijkheden. De funktiegenerator is opgebouwd rond de TLC272 van Texas Instru- ments, een moderne CMOS-opamp die maar weinig stroom nodig heeft. De schakeling bestaat uit twee delen. Opamp Al is als Schmitt- trigger geschakeld, waarbij de hyste- rese symmetrisch ligt ten opzichte van 4,5 V. A2 is een integrator die de blokgolf op zijn ingang omvormt tot een driehoeksignaal. De uitgangsfrekwentie van de scha- keling is afhankelijk van het netwerk R-C. Door voor R een potmeter te nemen, kan de frekwentie instelbaar worden gemaakt. De formule in het SIMPELE FUNKTIEGENERATOR D n. A1,A2 =IC1 = TLC 272 C2 Fl n 0• 0 IC1 0 R5 A= 4V5 B = 4V5 C = 4V5 R3 RI A2 2 mA 9V 0 76S9AA :4V 100n schema geef aan hoe de frekwentie (tot circa 20 kHz) kan worden bere- kend....
