computeroog

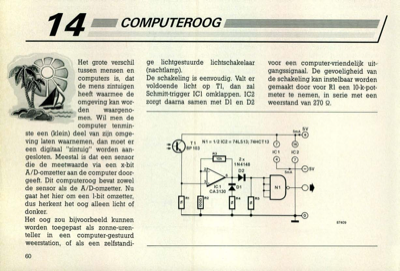

4 Het grote verschil tussen mensen en computers is, dat de mens zintuigen heeft waarmee de omgeving kan wor- den waargeno- men. Wil men de computer tenmin- ste een (klein) deel van zijn omge- ving laten waarnemen, dan moet er een digitaal "zintuig" worden aan- gesloten. Meestal is dat een sensor die de meetwaarde via een x-bit A/D-omzetter aan de computer door- geeft. Dit computeroog bevat zowel de sensor als de A/D-omzetter. Nu gaat het hier om een 1-bit omzetter, dus herkent het oog alleen licht of donker. Het oog zou bijvoorbeeld kunnen worden toegepast als zonne-uren- teller in een computer-gestuurd weerstation, of als een zelfstandi- 60 COMPUTEROOG ge lichtgestuurde lichtschakelaar (nachtlamp). De schakeling is eenvoudig. Valt er voldoende licht op TI, dan zal Schmitt-trigger IC1 omklappen. IC2 zorgt daarna samen met Dl en D2 voor een computer-vriendelijk uit- gangssignaal. De gevoeligheid van de schakeling kan instelbaar worden gemaakt door voor R1 een 10-k-pot- meter te nem...
