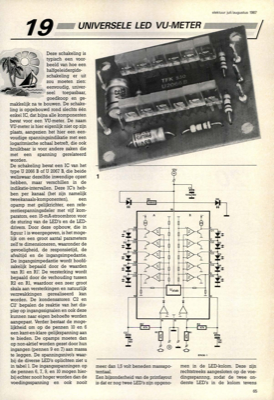

19 Deze schakeling is typisch een voor- beeld van hoe een halfgele idergids- schakeling er uit zou moeten zien: eenvoudig, univer- seel toepasbaar, goedkoop en ge- makkelijk na te bouwen. De schake- ling is opgebouwd rond slechts eÌeÌn enkel IC, dat bijna alle komponenten bevat voor een VU-meter. De naam VU-meter is hier eigenlijk niet op zijn plaats, aangezien het hier een een- voudige spanningsindikatie met een logaritmische schaal betreft, die ook bruikbaar is voor andere zaken die met een spanning gerelateerd worden. De schakeling bevat een IC van het type U 2066 B of U 2067 B, die beide weliswaar dezelfde inwendige opzet hebben, maar verschillen in de indikatie-intervallen. Deze IC"s heb- ben per kanaal (het zijn namelijk twe ekanaals-ko mp one nte n), een opamp met gelijkrichter, een refe- rentiespanningsdeler met vijf kom- parators, een 15-mA-stroombron voor de sturing van de LED"s en de LED- drivers. Door deze opbouw, die in figuur 1 is weergegeven, is het moge- lijk om ...
