precisie-gelijkrichter met enkele voedingsspanning

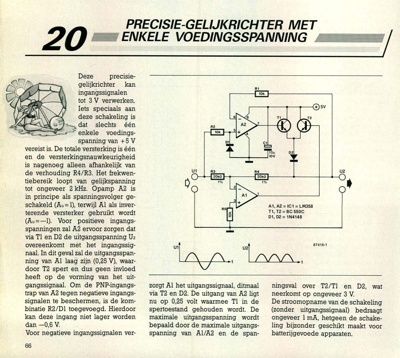

20 Deze precisie- gelijkrichter kan ingangssignalen tot 3 V verwerken. Iets speciaals aan deze schakeling is dat slechts eÌeÌn enkele voedings- spanning van +5 V vereist is. De totale versterking is eÌeÌn en de versterkingsnauwkeurigheid is nagenoeg alleen afhankelijk van de verhouding R4/R3. Het frekwen- tiebereik loopt van gelijkspanning tot ongeveer 2 kHz. Opamp A2 is in principe als spanningsvolger ge- schakeld (A.= 1), terwijl Al als inver- terende versterker gebruikt wordt (A,1=-1). Voor positieve ingangs- spanningen zal A2 ervoor zorgen dat via Tl en D2 de uitgangsspanning U2 overeenkomt met het ingangssig- naal. In dit geval zal de uitgangsspan- ning van Al laag zijn (0,25 V), waar- door T2 spert en dus geen invloed heeft op de vorming van het uit- gangssignaal. Om de PNP-ingangs- trap van A2 tegen negatieve ingangs- signalen te beschermen, is de kom- binatie R2/D1 toegevoegd. Hierdoor kan deze ingang niet lager worden dan —0,6 V. Voor negatieve ingangssignalen ver- ...
