723 met stroomindikatie

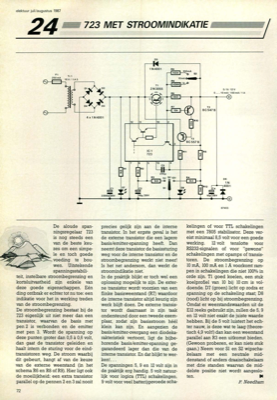

elektuur juli/augustus 1987 2 4 723 MET STROOMINDIKATIE F1 250 mA Tr 1 18V/ lAS 100mA S2 10mA 0~1111- • R9 IA R6 De aloude span- ningsregelaar 723 is nog steeds een van de beste keu- zes om een simpe- le en toch goede voeding te bou- wen. Uitstekende spanningsstabili- precies gelijk zijn aan de interne transistor. In het ergste geval is het de externe transistor die een lagere basis/emitter-spanning heeft. Dan neemt deze transistor de basissturing weg voor de interne transistor en de stroombegrenzing werkt niet meer! Is het net andersom, dan werkt de stroomindikatie niet. In de praktijk blijkt er toch wel een oplossing mogelijk te zijn. De exter- ne transistor wordt voorzien van een flinke basisweerstand (R7) waardoor de interne transistor altijd keurig zijn werk blijft doen. De externe transis- tor wordt daarnaast in zijn taak ondersteund door een tweede exem- plaar, zodat zijn basisstroom heÌeÌl klein kan zijn. En aangezien de basis/emitter-overgang een diodeka- rakteristiek...
