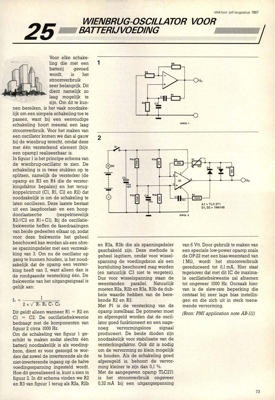

Wienbrug-oscillator voor batterijvoeding
25 Voor elke schake- ling die met een batterij gevoed wordt, is het stroomverbruik zeer belangrijk. Dit dient namelijk zo laag mogelijk te zijn. Om dit te kun- nen bereiken, is het vaak noodzake- lijk om een simpele schakeling toe te passen, want bij een eenvoudige schakeling hoort meestal een laag stroomverbruik. Voor het maken van een oscillator komen we dan al gauw bij de wienbrug terecht, omdat deze met eÌeÌn versterkend element (bijv. een opamp) realiseerbaar is. In figuur 1 is het principe schema van de wienbrug-oscillator te zien. De schakeling is in twee stukken op te splitsen, namelijk de versterker (de opamp en R3 en R4 die de verster- kingsfaktor bepalen) en het terug- koppelcircuit (Cl, Rl, C2 en R2) dat noodzakelijk is om de schakeling te laten oscilleren. Deze laatste bestaat uit een laagdoorlaat- en een hoog- doorlaatsectie (resp ektievelijk R2 //C2 en R1+ Cl). Bij de oscillatie- frekwentie heffen de fasedraaiingen van beide gedeelten elkaar op, zodat voor deze fr...
