simpele D/A-omzetter

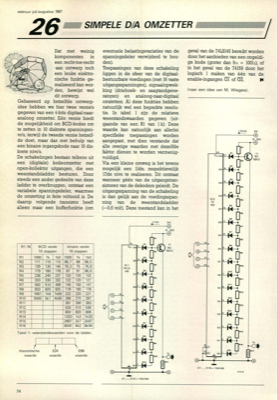

elektuur juli/augustus 1987 26 Dat met weinig komponenten in een recht-toe-recht -aan ontwerp toch een leuke elektro- nische funktie ge- realiseerd kan wor- den, bewijst wel dit ontwerp. Gebaseerd op hetzelfde ontwerp- idee hebben we hier twee versie"s gegeven van een 4-bits digitaal-naar- analoog omzetter. EeÌn versie biedt de mogelijkheid om BCD-kodes om te zetten in 10 diskrete spanningsni- vo"s, terwijl de tweede versie hetzelf- de doet, maar dan met behulp van een binaire ingangskode naar 16 dis- krete nivo"s. De schakelingen bestaan telkens uit een (digitale) kodeomzetter met open-kollektor uitgangen, die een weerstandsladder besturen. Door steeds een ander gedeelte van deze ladder te overbruggen, ontstaat een variabele spanningsdeler, waarmee de omzetting in feite voltooid is. De daarop volgende transistor heeft alleen maar een bufferfunktie (om eventuele belastingsvariaties van de spanningsdeler verwijderd te hou- den). Toepassingen van deze schakeling liggen in de sfeer ...
