lichtgevoelige trigger

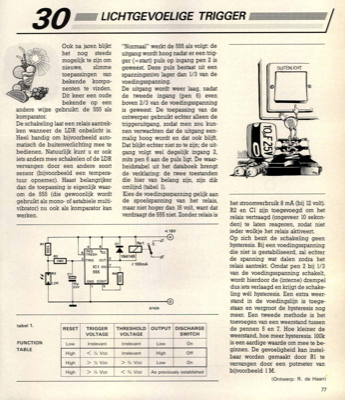

30 Ook na jaren blijkt het nog steeds mogelijk te zijn om nieuwe, slimme toepassingen van bekende kompo- nenten te vinden. Dit keer een oude bekende op een andere wijze gebruikt: de 555 als komparator. De schakeling laat een relais aantrek- ken wanneer de LDR onbelicht is. Heel handig om bijvoorbeeld auto- matisch de buitenverlichting mee te bedienen. Natuurlijk kunt u er ook iets anders mee schakelen of de LDR vervangen door een andere soort sensor (bijvoorbeeld een tempera- tuur opnemer). Haast belangrijker dan de toepassing is eigenlijk waar- om de 555 (die gewoonlijk wordt gebruikt als mono- of astabiele multi- vibrator) nu ook als komparator kan werken. tabel 1. RESET TRIGGER THRESHOLD OUTPUT DISCHARGE VOLTAGE VOLTAGE SWITCH R1 48 RES Vcc TRESH TRIO OUT 3 IC1 DIS 7 555 GND CONT LICHTGEVOELIGE TRIGGER FUNCTION Low Irrelevant Irrelevant Low On TABLE High < High > High > 1/3 Voo Y3 VDD 1/3 VDD Irrelevant > 2/3 VDD < 2/3 VDD High Off Low On As previously established R4 "Normaal" ...
