BUSDIR voor MSX

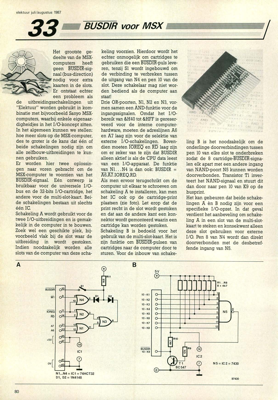

elektuur juli/augustus 1987 33 Het grootste ge- deelte van de MSX- computers heeft geen BUSDIR-sig- naal (bus-direction) nodig voor extra kaarten in de slots. Er ontstaat echter een probleem als de uitbreidingsschakelingen uit "Elektuur" worden gebruikt in kom- binatie met bijvoorbeeld Sanyo MSX- computers, waarbij enkele eigenaar- digheidjes in het I/O-koncept zitten. In het algemeen kunnen we stellen: hoe meer slots op de MSX-computer, des te groter is de kans dat één of beide schakelingen nodig zijn om alle zelfbouw-uitbreidingen te kun- nen gebruiken. Er worden hier twee oplossin- gen naar voren gebracht om de MSX-computer te voorzien van het BUSDIR-signaal. Eén ontwerp is bruikbaar voor de universele I/O- bus en de 32-bits I/O-cartridge, het andere voor de multi-slot-kaart. Bei- de schakelingen bestaan uit slechts één IC. Schakeling A wordt gebruikt voor de twee I/O-uitbreidingen en is gemak- kelijk in de computer in te bouwen. Zoek wel een geschikte plek, bij- voor...
