gitaarbegrenzer

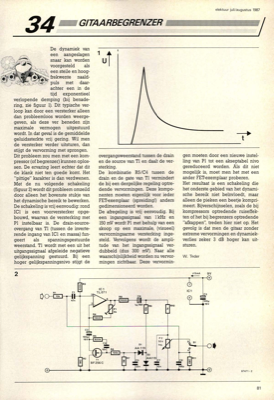

2 W. Teder <5mA 9V 11- 34 GITAARBEGRENZER De dynamiek van een aangeslagen snaar kan worden voorgesteld als een steile en hoog- frekwente naald- puls met daar- achter een in de tijd exponentieel verlopende demping (bij benade- ring, zie figuur 1). Dit typische ver- loop kan door een versterker alleen dan probleemloos worden weerge- geven, als deze ver beneden zijn maximale vermogen uitgestuurd wordt. In dat geval is de gemiddelde geluidssterkte vrij gering. Wil men de versterker verder uitsturen, dan stijgt de vervorming met sprongen. Dit probleem zou men met een kom- pressor (of begrenzer) kunnen oplos- sen. De ervaring leert echter dat dit de klank niet ten goede komt. Het "pittige" karakter is dan verdwenen. Met de nu volgende schakeling (figuur 2) wordt dit probleem omzeild door alleen het bovenste stukje van het dynamische bereik te bewerken. De schakeling is vrij eenvoudig: rond IC1 is een voorversterker opge- bouwd, waarvan de versterking met Pl instelbaar is. De drain-sourc...
