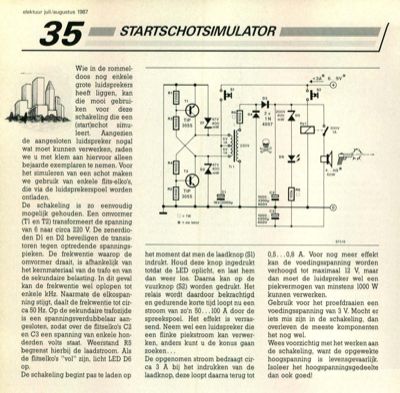

startschotsimulator

elektuur juli/augustus 1987 35 Wie in de rommel- doos nog enkele grote luidsprekers heeft liggen, kan die mooi gebrui- ken voor deze schakeling die een (start)schot simu- leert. Aangezien de aangesloten luidspreker nogal wat moet kunnen verwerken, raden we u met klem aan hiervoor alleen bejaarde exemplaren te nemen. Voor het simuleren van een schot maken we gebruik van enkele flits-elko"s, die via de luidsprekerspoel worden ontladen. De schakeling is zo eenvoudig mogelijk gehouden. Een omvormer (T1 en T2) transformeert de spanning van 6 naar circa 220 V. De zenerdio- den Dl en D2 beveiligen de transis- toren tegen optredende spannings- pieken. De frekwentie waarop de omvormer draait, is afhankelijk van het kernmateriaal van de trafo en van de sekundaire belasting. In dit geval kan de frekwentie wel oplopen tot enkele kHz. Naarmate de elkospan- ning stijgt, daalt de frekwentie tot cir- ca 50 Hz. Op de sekundaire trafozijde is een spanningsverdubbelaar aan- gesloten, zodat over de f...
