Pinkeltje

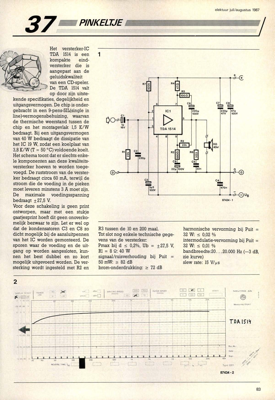

37 PINKELTJE Het versterker-IC TDA 1514 is een kompakte eind- versterker die is aangepast aan de geluidskwaliteit van een CD-speler. De TDA 1514 valt op door zijn uitste- kende specifikaties, degelijkheid en uitgangsvermogen. De chip is onder- gebracht in een 9-pens-SIL(single in line)-vermogensbehuizing, waarvan de thermische weerstand tussen de chip en het montagevlak 1,5 K/W bedraagt. Bij een uitgangsvermogen van 40 W bedraagt de dissipatie van het IC 19 W, zodat een koelplaat van 3,8 K/W (T = 50 °C) voldoende koelt. Het schema toont dat er slechts enke- le komponenten aan deze kwaliteits- versterker hoeven te worden toege- voegd. De ruststroom van de verster- ker bedraagt circa 60 mA, terwijl de stroom die de voeding in de pieken moetleverenminstens3Amoetzijn. De maximale voedingsspanning bedraagt ±27,5 V. Voor deze schakeling is geen print ontworpen, maar met een stukje gaatjesprint hoeft dit geen onoverko- melijk bezwaar te zijn. Let er wel op dat de kondensatoren C3 en C8...
