telefoonlampje

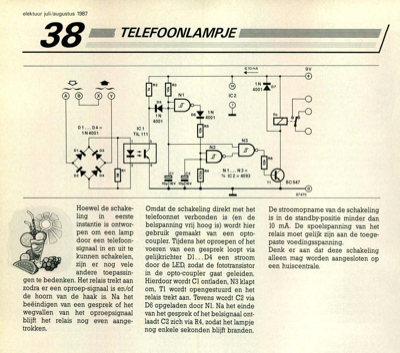

elektuur juli/augustus 1987 38 0 TELEFOONLAMPJE D4 Hoewel de schake- ling in eerste instantie is ontwor- pen om een lamp door een telefoon- signaal in en uit te kunnen schakelen, zijn er nog vele andere toepassin- N3 N1 ... N 3 = 1/4 IC 2 = 4093 R6 T1 gen te bedenken. Het relais trekt aan zodra er een oproep-signaal is en/of de hoorn van de haak is. Na het beëindigen van een gesprek of het wegvallen van het oproepsignaal blijft het relais nog even aange- trokken. IC 1 TIL 111 D5 H 1N 4001 Cl 106 16 V 106116V • 1N 4001 R5 R4 R2 lij R3 1N low 4001A. 7 Nl IC2 Omdat de schakeling direkt met het telefoonnet verbonden is (en de belspanning vrij hoog is) wordt hier gebruik gemaakt van een opto- coupler. Tijdens het oproepen of het voeren van een gesprek loopt via gelijkrichter Dl . . . D4 een stroom door de LED, zodat de fototransistor in de opto-coupler gaat geleiden. Hierdoor wordt Cl ontladen, N3 klapt om, TI wordt opengestuurd en het relais trekt aan. Tevens wordt C2 via D6 opgel...
